Câble optique Fig8
Caractéristiques de performance du produit
● Faible perte de transmission de fibre optique et faible dispersion.
● Une conception raisonnable et un contrôle précis de la longueur excédentaire de la fibre optique dans le tube lâche et la méthode de câblage confèrent au câble optique d'excellentes performances mécaniques et environnementales.
● Le câble optique a une structure compacte et adopte une structure de torsion de couche SZ pour garantir que la fibre optique n'est pas soumise à des contraintes dans des environnements difficiles.
● L'extérieur du renfort et l'intérieur du noyau du câble sont remplis de pâte de câble bloquant l'eau pour assurer l'effet d'étanchéité et de blocage de l'eau du câble optique.
● La ceinture en acier enveloppe longitudinalement le noyau du câble pour rendre le câble optique plus résistant à l'humidité et aux balles.
● Les torons d’acier sont utilisés comme pièces autoportantes pour répondre à une résistance à la traction extrêmement élevée.
Description des produits de câbles optiques Fig8
Figure 8 Norme de câble
Le câble GYTC8A est conforme à la norme YD/T 1155-2001 ainsi qu'à la norme IEC 60794-1.
Caractéristiques optiques
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
Atténuation (+20 degré) |
@850 nm |
Inférieur ou égal à 3.0 dB/km |
Inférieur ou égal à 3.0 dB/km |
||
|
@1300nm |
Inférieur ou égal à 1.0 dB/km |
Inférieur ou égal à 1.0 dB/km |
|||
|
@1310nm |
Inférieur ou égal à 0,36 dB/km |
Inférieur ou égal à 0,40 dB/km |
|||
|
@1550nm |
Inférieur ou égal à 0,22 dB/km |
Inférieur ou égal à 0.23dB/km |
|||
|
Bande passante (Classe A) |
@850 nm |
Supérieur ou égal à 500 MHz·km |
Supérieur ou égal à 200 MHz·km |
||
|
@1300nm |
Supérieur ou égal à 1000 MHz·km |
Supérieur ou égal à 600 MHz·km |
|||
|
Ouverture numérique |
{{0}}.200±0,015NA |
{{0}}}.275±0.015NA |
|||
|
Longueur d'onde de coupure du câble |
Inférieur ou égal à 1260 nm |
Inférieur ou égal à 1480 nm |
|||
Paramètres techniques
|
Type de câble |
Nombre de fibres |
Tubes |
Remplisseurs |
Diamètre du câble mm |
Poids du câble kg/km |
Résistance à la traction Long/Court Terme N |
Résistance à l'écrasement Long/court terme N/100 mm |
Rayon de courbure Statique/Dynamique mm |
|
GYTC8A-2~6 |
2~6 |
1 |
4 |
9.5×18.3 |
218 |
600/1500 |
300/1000 |
10D/20D |
|
GYTC8A-8~12 |
8~12 |
2 |
3 |
9.5×18.3 |
218 |
600/1500 |
300/1000 |
10D/20D |
|
GYTC8A-14~18 |
14~18 |
3 |
2 |
9.5×18.3 |
218 |
600/1500 |
300/1000 |
10D/20D |
|
GYTC8A -20~24 |
20~24 |
4 |
1 |
9.5×18.3 |
218 |
600/1500 |
300/1000 |
10D/20D |
|
GYTC8A-26~30 |
26~30 |
5 |
0 |
9.5×18.3 |
218 |
600/1500 |
300/1000 |
10D/20D |
Température de stockage/fonctionnement : -40 degré à + 70 degré

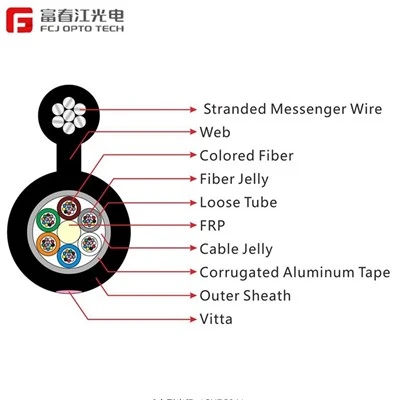

Figure 8 Structure du câble :
Le câble optique Figure 8 est un câble optique extérieur autoportant en forme de 8-, rempli d'un tube central, gainé d'acier et de polyéthylène, destiné à la communication.
Caractéristiques:
● Structure de blocage de l'eau sur toute la section, garantissant de bonnes performances de blocage de l'eau.
● Une graisse spéciale est versée dans le tube lâche pour assurer une protection critique de la fibre optique.
● La structure autoportante en forme de 8- présente une résistance à la traction élevée, est facile à poser au plafond et présente un faible coût d'installation.
● L'armure de ceinture composite acier-plastique augmente la résistance à la traction et à la compression latérale du câble optique.
● La gaine en polyéthylène confère au câble optique une bonne résistance aux UV.
● Durée de vie du produit supérieure à 30 ans.
