Description du produit:
Câble de dérivation à fibre optique GJYXCH 1 ~ 8 cœurs FTTH avec messager en fil d'acier phosphaté,G652D/G657A1/Gaine extérieure LSZH en fibre G657A2

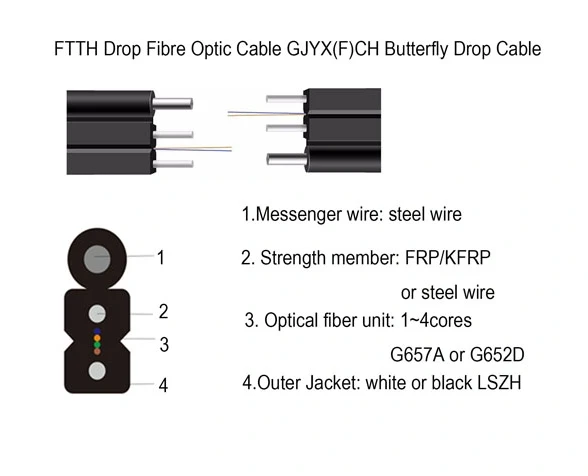

GJYX(F)CH est le câble de dérivation FTTH autoportant. L'unité de fibre optique est positionnée au centre. Deux fils d'acier (ou FRP, KFRP) sont placés des deux côtés, puis
un fil d'acier supplémentaire est attaché à l'extérieur. Enfin, le câble est complété par une gaine en PVC ou LSZH (faible dégagement de fumée, sans halogène, ignifuge) de couleur noire ou blanche.
Fonctionnalités et applications :
* Structure simple, poids léger et forte praticabilité.
* Conception de rainure unique, facile à décoller et à connecter, simplifie l'installation et la maintenance;
* Un seul fil d'acier avec des éléments de renforcement supplémentaires confère au câble de bonnes propriétés de traction.
*Antenne extérieure
Paramètres de fibre
paramètres techniques
Principales propriétés mécaniques et environnementales
Fût en bois standard (palettes) ou boîte en carton ;
Longueur standard :1000m/2000m ou personnalisé
Paramètres de fibre
|
|
G.652.D |
G.657A2 |
50/125μm |
62.5/125μm |
|
|
Atténuation |
@850nm |
- |
- |
Inférieur ou égal à 3.0dB/km |
Inférieur ou égal à 3.0dB/km |
|
@1300nm |
- |
- |
Inférieur ou égal à 1.0dB/km |
Inférieur ou égal à 1.0dB/km |
|
|
@1310nm |
Inférieur ou égal à 0.36dB/km |
Inférieur ou égal à 0.36dB/km |
- |
- |
|
|
@1550nm |
Inférieur ou égal à 0.22dB/km |
Inférieur ou égal à 0.23dB/km |
- |
- |
|
|
Bande passante |
@850nm |
- |
- |
Supérieur ou égal à 500MHz·km |
Supérieur ou égal à 200MHz·km |
|
@1300nm |
- |
- |
Supérieur ou égal à 1000MHz·km |
Supérieur ou égal à 600MHz·km |
|
|
Longueur d'onde |
|
Inférieur ou égal à 1260nm |
Inférieur ou égal à 1260nm |
- |
- |
|
Dispersion du mode de polarisation |
Fibre unique |
Inférieur ou égal à 0.20ps/√km |
Inférieur ou égal à 0.20ps/√km |
- |
- |
|
Valeur du lien (M=20,Q=0.01 %) |
Inférieur ou égal à 0.10ps/√km |
Inférieur ou égal à 0.10ps/√km |
- |
- |
|
paramètres techniques
|
|
|
|
|
||
|
|
Noyaux de fibre |
1 |
2 |
4 |
|
|
Membre de la force |
Matériel |
KFRP/fil d'acier |
|
||
|
Autoportant |
Matériel |
Fil d'acier |
|
||
|
Veste extérieure |
Épaisseur millimètre |
Supérieur ou égal à 0.3 |
|
||
|
Diamètre extérieur. |
millimètre |
(2.0*5.0)±0.1 |
(2.0*5.0)±0.1 |
(2.0*6.0)±0.1 |
|
|
Température |
ºC |
-40~ plus 60 |
|
||
|
Traction |
Court/Long N |
600/300 |
|
||
|
Aplatir |
Court/Long N |
2200/1000 |
|
||
|
* Remarque : Ou personnalisé selon les exigences du client |
|
||||
Principales propriétés mécaniques et environnementales
|
Articles de test |
Norme d'essai |
Valeur spécifiée |
Exigence |
|
Traction |
CEI 60794-1-2-E1 |
Selon le paramètre technique |
Atténuation additionnelle résiduelle inférieure ou égale à 0.03dB |
|
Aplatir |
CEI 60794-1-2-E3 |
Selon le paramètre technique |
Atténuation supplémentaire sous une force plate à court terme Inférieure ou égale à 0.4dB |
|
Écraser |
CEI 60794-1-2-E4 |
Impact 1N,Hauteur 1m,au moins 3 emplacements |
Atténuation additionnelle résiduelle inférieure ou égale à 0.4dB |
|
Pliage répété |
CEI 60794-1-2-E6 |
20N 300 fois |
Atténuation additionnelle résiduelle inférieure ou égale à 0.4dB |
|
Température |
CEI 60794-1-2-F1 |
-40 °C ~ plus 60 °C |
Atténuation supplémentaire inférieure ou égale à 0.02dB |
|
La combustion |
CEI 60332-1-2 |
Inflammabilité |
Doit pouvoir passer par une seule combustion verticale |
|
Densité de fumée |
Pas moins de 50 % |
||
|
Corrosif |
Le PH du gaz inférieur ou égal à 4,3 lors de la combustion, la conductivité doit être inférieure ou égale à 10 μs/mm |
||
|
* Tous les changements d'atténuation de la fibre optique sont surveillés à une longueur d'onde de 1550 nm. |
|||
Informations d'emballage :
Fût en bois standard (palettes) ou boîte en carton ;
Longueur standard :1000m/2000m ou personnalisé
Informations de commande :
|
1 Unité Fibre : |
Sans fibre / fibre J-compact / fibre D-Band |
|
|
2 cœurs de fibre : |
1~8 |
|
|
3Type de fibre : |
A1a(50/125) / A1b(62.5/125)/B6a2(G657A2)/B1.3(G652D) |
|
